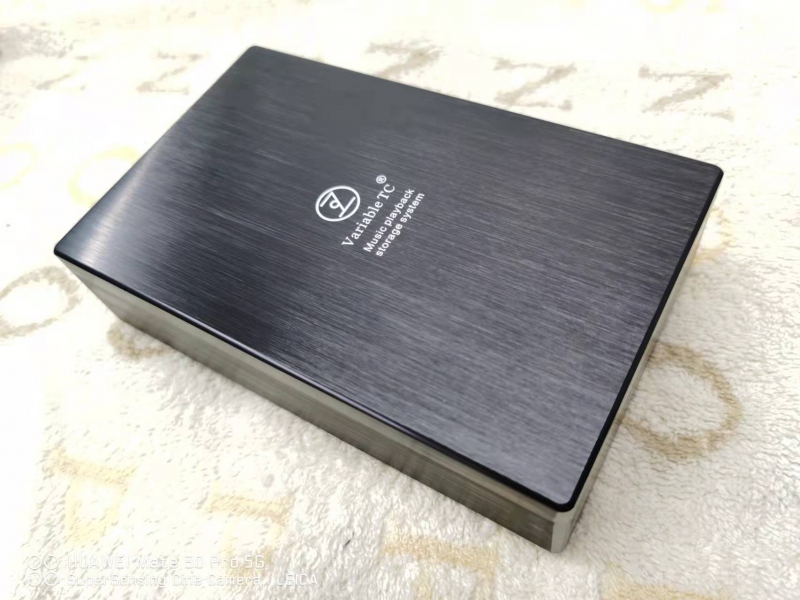

更靓声,更漂亮!整铝机MF硬盘盒完成 。(实物上图了) [复制链接]

上一主题 下一主题
离线sanyue

只看楼主 倒序阅读 0 发表于: 2022-02-05
— mawhole_move —
硬盘,是数播的半条命。

从移动硬盘入手,是改善数播音质的首选路径,我们一直在努力。




从对成品硬盘盒易驱板进行vtc升级,对成品硬盘线vtc升级,组装vtc硬盘的M1.
到对硬盘避震,散热,屏蔽,供电全面考量的高稳定HS硬盘架。



终于,声音颜值都靓丽的m2硬盘盒来了。
装好vtc硬盘,配好vtc升级以后的供电器,组成一套完美的音乐播放存储系统。




享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 1 发表于: 2022-02-05

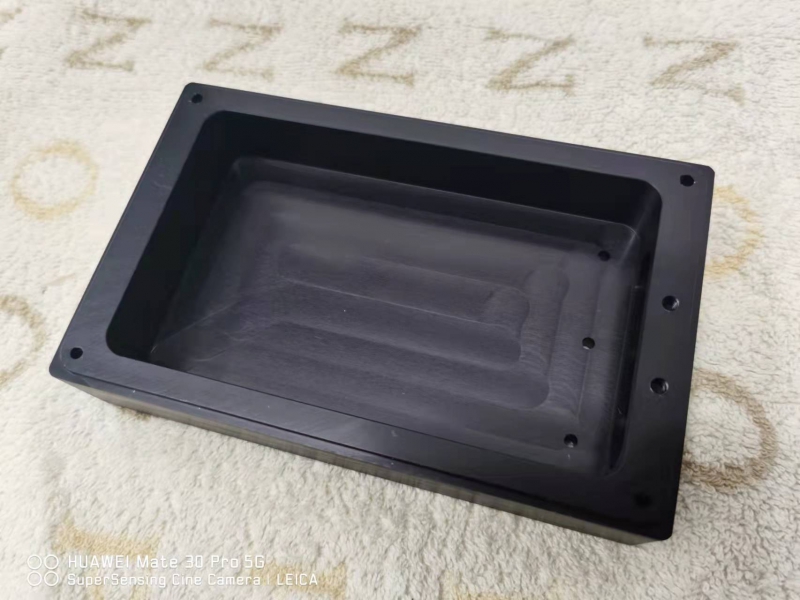

硬盘盒,是整铝挖出的,这个是底座

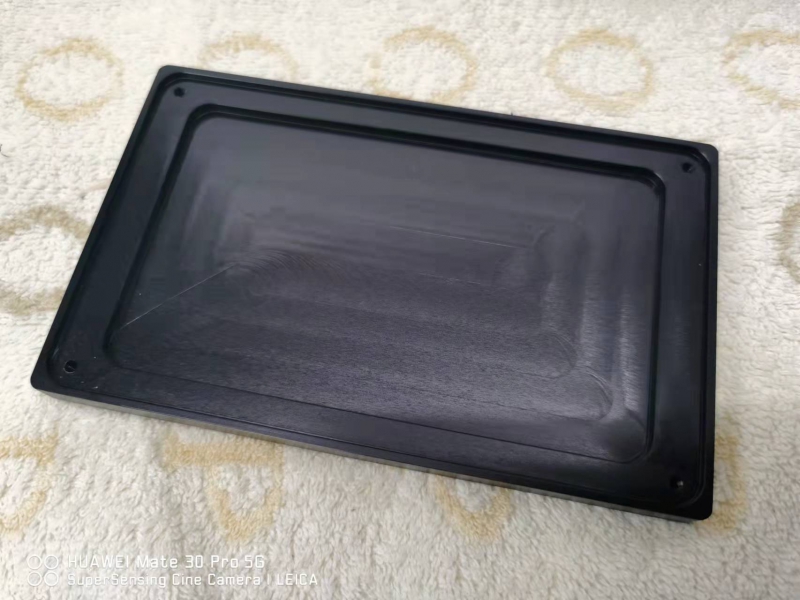

上盖,也整铝挖出的。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 2 发表于: 2022-02-06
三越研究数播硬盘十余年,从精选,到多硬盘进行深加工,声音让发烧友欲罢不能。
移动硬盘,可以让发烧友快速升级自己的系统。
M1硬盘,铝壳移动硬盘盒+VTC硬盘,易驱板做VTC处理,配VTC 硬盘线。
HS硬盘架,用紫铜板制作的高稳定硬盘架,易驱件做VTC处理,易驱不同,供电方式不同。
M2硬盘盒,用整铝挖出的机箱,辅助紫铜板,紫铜片,导热胶,海绵进行全方位避震,散热,屏蔽,隔音处理。供电方面断开usb线的电流,以外接纯净工作。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线yin_sl_sh
只看该作者 3 发表于: 2022-02-06
老赵,HS硬盘架,还供货吗?
离线sanyue
只看该作者 4 发表于: 2022-02-08
回 yin_sl_sh 的帖子
info_post_2老赵,HS硬盘架,还供货吗? (2022-02-06 17:40)

  你好!有的。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 5 发表于: 2022-02-11
这次有硬盘盒,和移动硬盘分别供货。
供电器作为选配件。
电源适配的12V3A台达外,增加了12v 5a的明纬。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 6 发表于: 2022-02-19
原来准备的USB+辅助电源的混合供电版本不再供货,改为定购。
原因是,客户分辨不清楚。
只保留更高水平的纯净电源版本。

所谓混合供电,就是usb和外接12v电源可以同时供电。
一般设备的usb供电在800mA左右,包括常用电脑,具体要看设备状况。
当硬盘的电源超过800mA时候,需要插入辅助电源,让硬盘顺畅的工作。
这个工作,让用户判断,确实有点难。
直接挂电源?那还是纯净电源版本更合理。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 7 发表于: 2022-02-21
M2硬盘盒
M2-1T移动硬盘
供电器为选配件
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 8 发表于: 2022-02-21
M2硬盘盒,需要用户自己组装,再安装用户自己准备好的硬盘。
需要用家自行准备,或者选配12v 2a以上电流,5.5/2.1插头的供电器。

享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 9 发表于: 2022-02-21
硬盘,2.5寸的固态硬盘,机械硬盘都可以。,
厚度5-15.5mm都行。
各种电流大小应对自如。

享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 10 发表于: 2022-02-21
M2硬盘盒的制作过程



黄色同螺丝,是固定易驱用的。




导热胶垫,要撕掉保护塑料层。



上面放散热屏蔽紫铜板



再铺上绝缘导热胶垫,同样去掉塑料保护层。





享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 11 发表于: 2022-02-21



插上易驱,用螺丝稍稍固定,易驱开关不出机箱侧面。

硬盘盒机箱里面就这样交付的。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 12 发表于: 2022-02-21



其它配给你的零配件。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 13 发表于: 2022-02-21



上盖也是CNC机床挖出来的,和底座配合的很好。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 14 发表于: 2022-02-21



内六角扳手,是用来松紧压着易驱的铜螺丝的。
安装好硬盘,需要锁紧一些,防止插拔USB线的时候松脱。




不锈钢螺丝,平口起子,是用来连接上盖和箱体的。



安装好硬盘,从这里上螺丝,连接机箱和盖子。

享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 15 发表于: 2022-02-21



黏土,是用来固定硬盘侧面和机箱侧面的。
需要和脚架表面一样,搓揉拉伸以后成球,再做出一个小棍,置于硬盘侧面,用平口起子塞紧。
注意间隙的平整平均。


海绵,是用来压住硬盘向下,保证和硬盘和导热胶接触良好。
注意,海绵让开硬盘的出气孔。
搭配两块不同厚度的海绵,适配不同厚度的硬盘。



享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 16 发表于: 2022-02-21
这个时候,就可以测试检查了。
检查可以用电脑。
插电,打开开关,指示灯亮起。

连接USB线,应该就可以正常工作。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 17 发表于: 2022-02-21

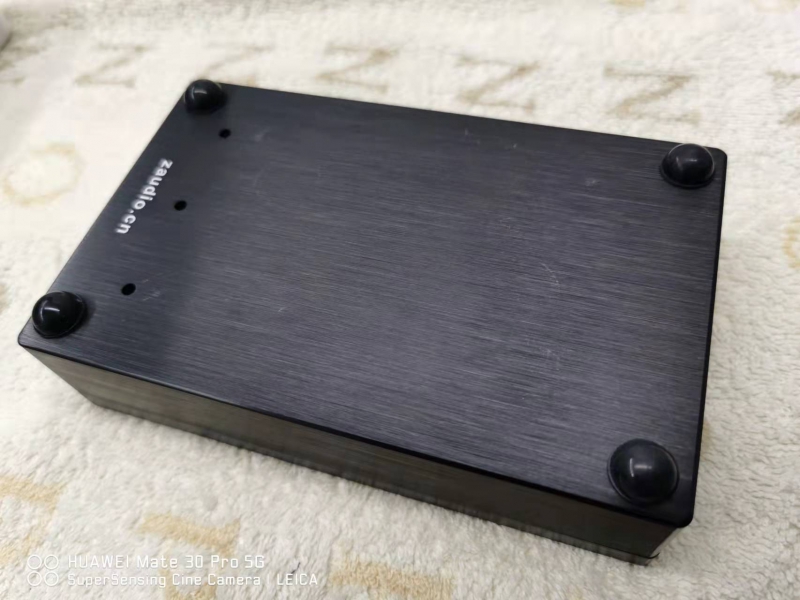

检查,确定无误,把3M钉粘到机箱底座上。
一般在固定螺丝孔附件。






享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 18 发表于: 2022-02-21



M2的易驱,是三越定制的产品,依照发烧音响的诉求,对USB供电进行断流,进入硬盘的电流只有外接供电的12V,降压到5V供电。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
离线sanyue
只看该作者 19 发表于: 2022-02-21
易驱的内部电路板,以及所有的接插件,都经过了VTC技术二次深加工。
我们比较的结果是,差别非常明显。

紫铜铜箔,是为了进一步屏蔽。
数播的声音要干净,电源,避震,屏蔽,一个都不能忽略。
享受生活,轻轻松松玩音响
玩音响,玩的就是电流和振动。
