我打磨的斯巴克CD17A.欢迎参观. [复制链接]

上一主题 下一主题

只看楼主 倒序阅读 0 发表于: 2008-09-10
— 本帖被 sanyue 从 动手一族和玩家 show 移动到本区(2010-01-10) —
斯巴克CD17A绝对是个好东西,顶级的解码芯片,全平衡电路,双变压器设计.厚实的机身设计.

但是限于成本原因,厂家在机器的用料上却过于寒酸,埋没了一部好机器的天分,有鉴于此,自己动手打磨了一翻.

打磨主要是两部分,一是数字解码电路.二是模拟胆放大电路.

我的CD17A配的是雅克林的电源线(搭配高档欧亚得插头),保险丝就是HI-FI TUNING德国保险丝.6922电子管选用的是飞利浦的SQ金脚,取其分析力好,全面平衡味道好.

机器输出部分的电路已经先期由老赵代劳换成了JENSEN和卡达斯的组合,具体可以看老赵的打磨帖子.输出段子和引线也是卡达斯的.

先说数字解码电路,首先用两只SIC 4700UF 16V的电解换下了原机的尼康.这个电解的音色清丽,分析力好,声音有甜美的感觉,非常适合解码滤波使用,思碧也试过,有点模糊,不妥.

接下来就把数字电路上的REAL CAP电容尽数换成MIT的RTX系列同容量的.这个电容我不用多说了,一流的东东,一流的价格,呵呵.






专做政府平台,房地产企业融资
只看该作者 1 发表于: 2008-09-10
接下来就是模拟电子管信号放大电路.

第一先把平衡电路上的电子管拿掉.

第二把四放型整流块换成用德律风根整流管搭的整流桥(注意别搞错方位)

接下来就是换滤波电容了,三个尼康电容,容量分别是220UF两只,22UF一只.我把220UF的换成了思碧黄皮的ATOM,之前换过BHC,声音没有ATOM来的实在有力道那么从容,找不到黄皮ATOM再选择BHC.

22UF的换成了纸管刻字的思碧,取其华丽大气,顺畅通透,分析力好的特点.

另外,两只交连电容我目前用的是SIC,这个电容用在这里比较合适,要比JENSEN的新品种表现优秀,关键是价格便宜好找.其他的没有试过.

最后说几点注意事项,这个机器的电路板焊接时候一点要注意,不要长时间烫着,很容易损坏,我就搭了好几根飞线了,呵呵.打磨之前准备好一些连接线,滤波电容的焊洞比较大,我是用卡达斯的铜线焊进去,然后滤波电容焊在铜线上的,这样也方便更换试验.

另外就是初学者切勿模仿,风险是有一定的.

完成打磨后,先换普通保险丝试验.合适了再换好保险丝.

照这样打磨的CD17A,一定让你刮目相看,连上了好几个层次.

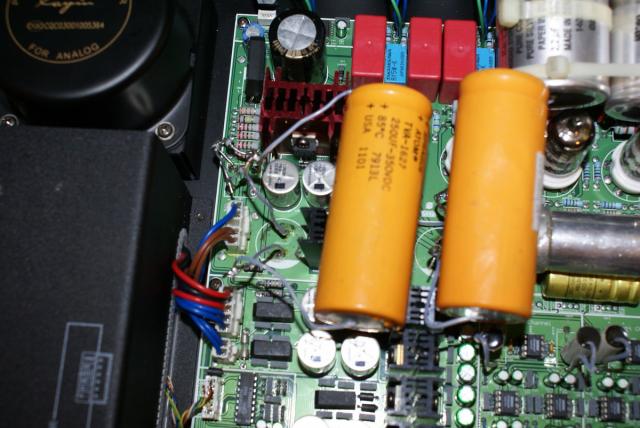

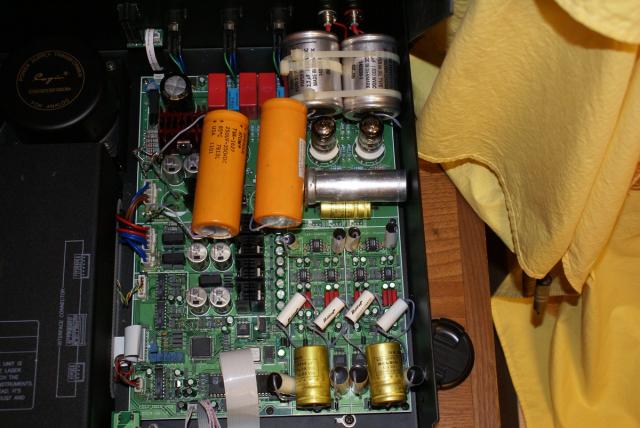

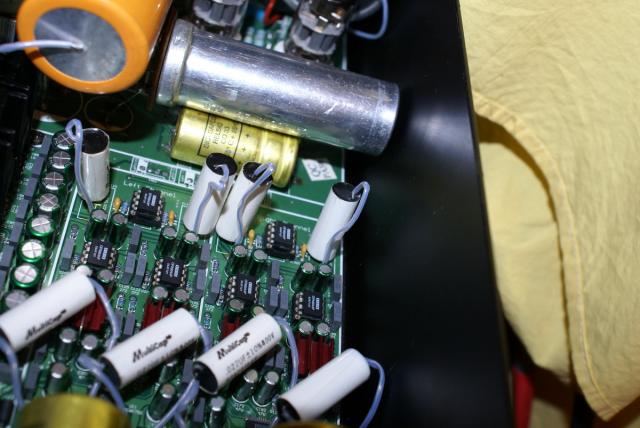

这是模拟电路的图






专做政府平台,房地产企业融资
只看该作者 2 发表于: 2008-09-11
昨晚换上德律风根的二级管以后,感觉气势更好,速度快了.还在褒.
专做政府平台,房地产企业融资
离线kanchow
只看该作者 3 发表于: 2008-09-11
灯丝滤波是6800uf 25V的那只,也就是最上面的尼康金字;
下面的两只并排的银皮尼康,3300uf 25V的,也是灯丝,一共10只。
M2A3 & Goodmans
只看该作者 4 发表于: 2008-09-11
刚才问过斯巴克的工程师了.
回答如下.

6800UF金字是稳压前的滤波.

下面并排的两只3300UF是稳压后的.靠电子管这边的是模拟输出用的,靠外边的是平衡电路用的.

6800我打算用蓝皮红头思碧或者ATOM试一下3300还没想好用什么.
专做政府平台,房地产企业融资
离线kanchow
只看该作者 5 发表于: 2008-09-11
我真还从没问过呢!
这星期六打算请那位熟悉这CD线路的朋友来家里指导一番,希望能准确、充分地发挥潜能,有的放矢嘛!
M2A3 & Goodmans
离线kanchow
只看该作者 6 发表于: 2008-09-11
3300uf的稳压滤波,我是考虑用MALLORY 轴向白壳电解 3400U/30V的,照片:
M2A3 & Goodmans
离线kanchow
只看该作者 7 发表于: 2008-09-11
MALLORY 25V/2800U 也列入考虑:
M2A3 & Goodmans
离线kanchow
只看该作者 8 发表于: 2008-09-11
6800uf的考虑用MALLORY 白壳轴向电解 5000U/35V,但安装有困难,还在思索之中。


再考虑:SIC SAFCO金装轴向电解 20V/6800U
M2A3 & Goodmans
离线kanchow
只看该作者 9 发表于: 2008-09-11
一切待各工作点的电压数值出来以后,才敢动手!
构思:100uf 160V用SIC SAFCO金装电解 100V/100U 来代替

M2A3 & Goodmans
只看该作者 10 发表于: 2008-09-11
耐压低了,要120V的,我就是这样换的.

解码的滤波也换的SIC
专做政府平台,房地产企业融资
只看该作者 11 发表于: 2008-09-11
耐压低了,要120V的,我就是这样换的.

解码的滤波也换的SIC
专做政府平台,房地产企业融资
离线kanchow
只看该作者 12 发表于: 2008-09-11
是的,所以我要等摸透各工作点电压和线路架构以后才敢动手
M2A3 & Goodmans
只看该作者 13 发表于: 2008-09-11
还有要注意焊孔的直径,有粗有细,要准备一些引线
专做政府平台,房地产企业融资
离线kanchow
只看该作者 14 发表于: 2008-09-11

还有要注意焊孔的直径,有粗有细,要准备一些引线

对!引线当然要准备了;手中有一些JENSEN银线,可以用上了(原来的全频箱内连线);你旁路前面的那8只0.22uf的,也换成MIT RTX 的吗?
M2A3 & Goodmans
只看该作者 15 发表于: 2008-09-11
对,只要是REALCAP都换了
专做政府平台,房地产企业融资
离线kanchow
只看该作者 16 发表于: 2008-09-11

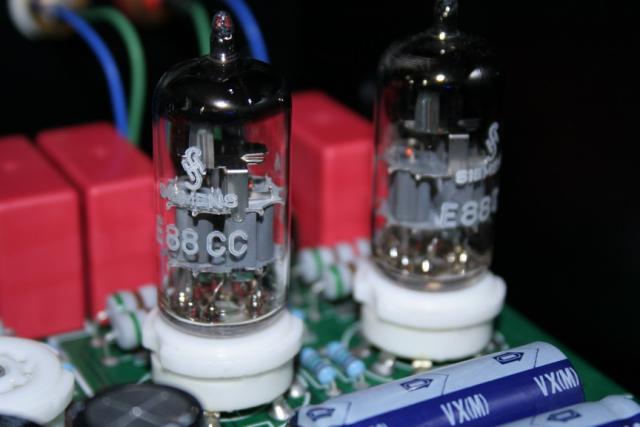

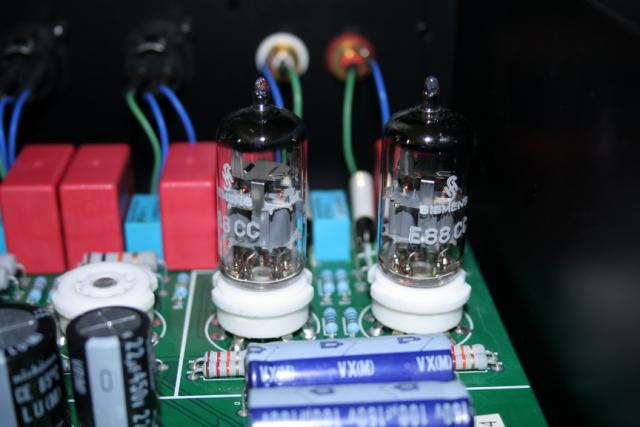

第一时间SIEMENS E88CC 上机试听:呵呵,爽极了!
播《蔡琴老歌》:高频细腻、贵气,细节丰富;中频明亮、清晰;低频饱满、质感特别;声场安静、通透,歌者的神态和感情表达、刻画得相当的.......
呵呵,就是不一样。




M2A3 & Goodmans
只看该作者 17 发表于: 2008-09-11
找对飞利浦SQ金脚来试试吧,看看你更喜欢哪一个
专做政府平台,房地产企业融资
离线kanchow
只看该作者 18 发表于: 2008-09-11

找对飞利浦SQ金脚来试试吧,看看你更喜欢哪一个 [表情]

应该同样出众,但就会各具韵味了
M2A3 & Goodmans
离线大耳狗
只看该作者 19 发表于: 2008-09-11
淘气什么时候玩累了,,出给我哈,,,
