名 称：創世 6550 (金版)
类 别：功率管
型 号：6550
编 号：N200853182536
产 地：中國
厂 商：創世
6550
束射功率四極管6550，其陽極極限耗散功率為35W，在音頻放大器中兩只電子管A1、AB1類推挽輸出時可獲得100W的功率，同時6550也可以用在電子穩壓電路中。
6550與KT88相似，可以互換使用。
熱絲加熱
UH 6.3 V
IH 1.6 A
極限額定值
6550 V
陽極電壓 600 V
第二柵極電壓 400 W
陽極耗散電壓 35 W
第二柵極耗散功率 6 MA
陰極電流 175 V
第一柵極電壓 -300 V
熱絲陰極間電壓 200 V
-300
第一柵極電阻 V
自偏壓時 0.25 kΩ
固定偏壓時 0.05 kΩ
極間電容
輸入電容 15 PF
輸出電容 10 PF
跨路電容 0.85 PF
靜態參數
Ug 250 V
Ug2 250 V
-Ug1 14 V
Ia 140 mA
Ig2 12 mA
Gm 11 mA/v
ri 12 kn
Ia(max.sig) 150 mA
Ig2(max.sig) 28 mA
RL 1.5 kn
Pout 12.5 W
Dtot 7 %
推薦工作狀態（參考值）
單管A1類放大
Ua(b) 400 V
Ug2 225 V
-Ug1 16.5 V
Ia(0) 87 mA
Ia(max.sig) 105 mA
Ig2(0) 4 mA
Ig2(max.sig) 18 mA
Gm 9 mA/v
ri 27 kΩ
Pout 20 W
Dtot 13.5 %
推挽A1類放大
固定偏壓 ---自偏壓
Ua(b)……………400 ----400V
Ug2………………275 ----300 V
-Ug1…………… 23 ----Rk=140ΩV
RL……………… 3.5 - ----4.5 KΩ
Ia(0)……………290 --- 283mA
Ia(max.sig)… 2135 - 295mA
Ig2(0)………… 24.5 ---23.6mA
Ig2(max.sig)… 222 - 219.5mA
Pout…………… 55 ----41 W
Dtot…………… 3 ----4 %
推換AB1類放大，三極管連接
----------------自偏壓 固定偏壓
Ua.g2(b)…………… 400 400 V
-Ug1………………… 40 Rk=525Ω V
RL…………………… -4 -- 4 KΩ
（g1-g1.pk） …78 78 V
Ia g2(0)……………276 276 mA
Ia g2(max.sig) …280 280 mA
Pout…………………17 17 W
Dtot…………………1.5 1.5 %
推挽AB1類放大 （自偏壓）
Ua(b)……………… 400 V
Ug2………………… 310 V
Rk……………………140 Ω
RL……………………5 KΩ
(g1-g1.pk)……… 43 V
Ia(0)……………… 2ⅹ85mA
Ia(max.sig)……… 2ⅹ92.5 mA
Ig2(0)………………2ⅹ5 mA
Ig2(max.sig)………2ⅹ12.5mA
Pout…………………40 W
Dtot…………………0.7 %
推挽AB1類放大 （固定偏壓）
Ua(b)………………400 450 600V
Ug2…………………270 310 300V
-Ug1……………… 23 29.5 32.5 V
RL………………… 3.5 3.5 5 KΩ
(g1-g1.pk)……46 58 65 V
Ia(0)………………285 275 250mA
Ia(max.sig)………2137.5 2147 2135mA
Ig2(0)………………24.5 24.5 22.5mA
Ig2(max.sig)…… 217.5 219 216.5mA
Pout…………………60 70 100 W
Dtot…………………0.6 1.5 3 %

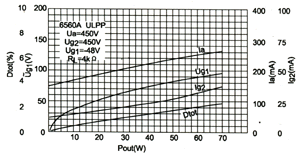

推挽超線性連接
----------------A1類 AB1類
Ua(b) ………………390 450 V
Ug2 …………………395 450 V
-Ug1 ……………Rk=200Ω 48 V
RL ……………………5.6 4 KΩ
(g1-g1.pk) ………70 96 V
Ia(0) ………………285 275 mA
Ia(max.sig) ………287 2132.5mA
Ig2(0) ………………26.3 26 mA
Ig2(max.sig) ………211.5 219mA
Pout …………………34 70 W
Dtot …………………1.5 2.4 %
