创世《 create audio》  电子管介绍 [复制链接]

名 称：創世 12AU7 (金版)
类 别：前置管
型 号：12AU7
编 号：N200742713218
产 地：中國
厂 商：創世
12AU7

中μ雙三極小型九腳管，在放大電路中作倒相驅動推挽放大。12AU7與ECC82、6189相似，可互換使用。

熱絲電壓
UH………… 6.3(並) 12.6(串)  V
IH………… 0.30     0.15     V
A1類放大時極限值（每邊）
陽極電壓………………………… 300V
陽極耗散功率……………… 2.5V
最大陰極電流……………… 20mA
柵極電壓………………………… -50V
熱絲陰極間電壓（pk）………… 200V
柵極電阻
自偏壓時………………………… 1MΩ
固定電壓……………………… 0.25MΩ

極間電容
 No1No2
輸入電容…… 1.61.6PF
輸出電容…… 0.40.32PF
跨路電容…… 1.51.5PF

靜態參數
Ua………………………… 100  250 V
Ug…………………………   0  -8.5 V
Ia………………………… 11.8 10.5  mA
Gm…………………………  3.1  2.2 mA/V
Rk………………………… 270  200  Ω
μ …………………………   20   17
Ri(approx)…………… 6.5 7.7 kΩ
Ug(approx)……………  -11.8 -10.5 V
 (當Ia=10μA時)

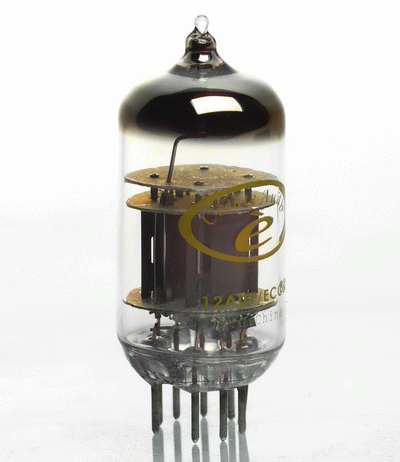

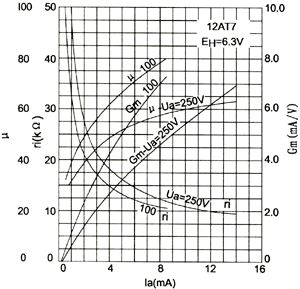

名 称：創世 12AT7 (金版)
类 别：前置管
型 号：12AT7
编 号：N200742713222
产 地：中國
厂 商：創世
12AT7

高μ雙三極小型九腳管在放大電路中作電壓放大、驅動推挽放大。
12AT7與ECC81、6201、GT-12AT7相似，可互換使用。

熱絲加熱
UH………… 6.3(並) 12.6(串)  V
IH………… 0.30     0.15     V
A1類放大時極限值（每邊）
陽極電壓………………………… 300V
柵極電壓………………………… -50V
陽極耗散功率…………………… 2.5V
熱絲陰極間電壓（pk）………… 90V
柵極電阻
自偏壓時………………………… 1MΩ
固定偏壓時……………………… 0.25MΩ

極間電容
柵極-柵極………………………… 0.005PF
陽極-陽極………………………… 0.4PF
柵極-陽極（每邊）……………… 1.5PF
柵極-陰極、熱絲（每邊）……… 2.2PF
陽極-陰極、熱絲（每邊）……… 0.5PF
熱絲-陰極（每邊）……………… 2.4PF
陽極-陰極（每邊）……………… 0.2PF
陰極-熱絲、柵極（每邊）……… 4.6PF
陽極-熱絲、柵極（每邊）……… 1.8PF

靜態參數
Ua………………………… 100  250 V
Ia………………………… 3.7  10  mA
Gm…………………………  4   5.5 mA/V
Rk………………………… 270  200  Ω
μ …………………………  60   60
Ri(approx)…………… 15 10.9  kΩ
Ug…………………………   -5 -12  V
(當Ia=10μA時)

以上是创世的四种前置金管的厂方介绍。

目前，创世只有这四种前置管子型号。

名 称：創世 EL34 (金版)
类 别：功率管
型 号：EL34
编 号：N2008330172126
产 地：中國
厂 商：創世
EL34

EL34高性能的音頻輸出五極管，其陽極極限耗散功率為25W，在音頻放大器中單管作A1類放大時輸出功率大于10W，雙管作AB1類放大時輸出功率大于35W。
EL34與6CA7相似，可以互換使用。

熱絲加熱
UH……………………………6.3 V
IH……………………………1.5 A
極限額定值
陽極電壓……………………… 800 V
第二柵極電壓………………… 500 V
第一柵極電壓………………… -100 V
陽極耗散功率………………… 25 W
第二柵極耗散功率…………… 8 W
陰極電流………………………150 mA
第一柵極電阻
自偏壓時………………………0.7 MΩ
固定偏壓時……………………0.5 MΩ
熱絲陰極間電壓………………100 V
玻殼溫度………………………250 ℃

極間電容
輸入電容…………………… 15.2 PF
輸出電容…………………… 8.4 PF
跨路電容…………………… 1.1 PF
第一柵極熱絲間電容……… 1.0 PF
熱絲陰極間電容…………… 10 PF

靜態參數
Ua…………………………… 250 V
Ug2……………………………250 V
Ug3…………………………… 0 V
-Ug1…………………………12.2 V
Ia…………………………… 100 mA
Gm…………………………… 11 mA/V
ri…………………………… 15 kΩ
μg1-g2………………………11


推薦工作狀態（參考值）

單管A1類放大（固定偏壓）
Ua(b) …………………… 265 265 V
Ua……………………………250 250 V
Ug2……………………… Rg2=2k Rg2=0
Ug3……………………………0 0 V
-Ug1……………………… 14.5 13.5 V
Ia(0) ………………………70 100 mA
Ig2(0) …………………… 10 14.9 mA
Gm…………………………… 9 11 mA/V
ri……………………………18 15 kΩ
RL…………………………… 3 2 kΩ
Pout………………………… 8 11 W
Dtot…………………………10 10 %

推挽B1類放大（固定偏壓）
Ua……………………………375 400 V
▲Rg2………………………… 600 800 Ω
Ug3………………………… 0 0 V
-Ug1………………………… 33 36 V
Ia(0) …………………230 230 mA
Ia(maxsig) ………2107.5 2110.5 mA
Ig2(0) ………………24.7 24.5 mA
Ig2(maxsig) ………223.5 223 mA
Rl(a-a) ………………3.5 3.5 kΩ
(g1-g1)(r.M.S) ……… 46.7 50 V
Pout……………………48 54 W
Dtot……………………2.8 1.6 %



▲ Rg2是兩只管子共用。

推挽B1類放大超線性連接（自偏壓）
(43% tapping points)
Ua………………………………430 V
Rg2…………………………… 21 kΩ
Ia(0) ………………………262.5 mA
Ia(max.sig) ……………… 265 mA
Ig2(0) ………………………210 mA
Ig2(max.sig) …………… 210.2 mA
Rk……………………………2470 Ω
?(g1-g1)(r.M.S) ……………35 V
RL(a-a) ……………………… 6 kΩ
Pout……………………………20 W
Dtot………………………… 0.35 %

名 称：創世 EL84 (金版)
类 别：功率管
型 号：EL84
编 号：N2008430171723
产 地：中國
厂 商：創世
EL84

高跨導五極管EL84其陽極極限耗數功率為12W，在音頻放大器中作A1、AB1、B類放大用。EL84與6BQ5、6P14相似，可以互換使用。
熱絲加熱
UH …………………………6.3 V
IH…………………………0.76 A
極限額定值
陽極電壓……………………500 V
陽極耗散功率………………12　W
第二柵極電壓………………300 V
第二柵極耗散功率…………２ W
陰極電流……………………65 mA
第一柵級電壓………………-100 V
最大陰極電流………………120 mA
熱絲陰極間電壓……………100 V
第一柵極電阻
固定偏壓時………………0.3 MΩ
自偏壓時…………………1 MΩ

極間電容
輸入電容…………………………10.8 PF
輸出電容………………………… 6.5 PF
跨路電容………………………… 0.5 PF
第一柵極熱絲間電容……………0.25 PF

靜態參數
Ua………………………… 256 V
Ug2…………………………256 V
Rk………………………… 120 Ω
Ia……………………………48 mA
Ig2………………………… 7 mA
Gm…………………………大于等于9 mA/V
ri………………………… 38 kvΩ
μg1-g2……………………19

推薦工作狀態(參考值)
單管A1類放大
Ua…………………………250 V
Ug2……………………… 250 V
-Ug1………………………7.3 V
Rk…………………………135 Ω
RL…………………………5.2 kΩ
g1(r.M.s)…………… 0　　 3.4　　4.3　　4.7 　V
Ia(0)……………………48　　 －　 　－　　 － 　mA
Ia(max.sig)……………－　 　－　　49.5　 49.2　mA
Ig2(0) …………………5.5　　－　　 －　 　－　 mA
Ig2(max.sig) ………　－　 　－　　 －　　 －　 mA
Gm………………………11.3　　 －　　 － 　　－　 mA
ri………………………　38　 　－　　 － 　　－　mA/V
μg1-g2………………… 19　　 －　　 －　　 －　
Pout…………………… 　0　　4.5　　5.7　　6.0 　W
Dtot…………………… 　0　　6.8　　10　 　－　　%

EL84 声音怎么养，老赵

EL84 声音怎么养，老赵

下周到货

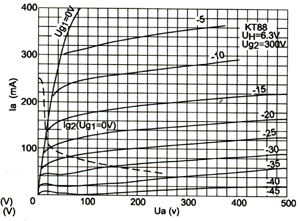

名 称：創世 KT88 (金版)
类 别：功率管
型 号：KT88
编 号：N200853191959
产 地：中國
厂 商：創世
KT88

束射功率四極管KT88其陽極極限耗散功率為42W。在音頻放大器中，兩只電子管作AB1類推挽輸出時可獲得100W的功率，同時KT88也可用在電子穩壓電路中。
KT88與CV5220、6550相似，可以互換使用。

熱絲加熱

UH………… 6.3 V
IH………… 1.6   A

極限額定值

陽極電壓………………  800  V
第二柵極電壓…………  600  V
第一柵極電壓………… -200  V
陽極耗散功率………… 42 W
第二柵極耗散功率……   8 W
陽極加第二柵極耗散功率… 46 W
陰極電流……………… 230 mA
熱絲陰極間電壓……… 200 V
玻殼溫度……………… 250 C

第一柵極電阻

自偏壓時
--- --- Pa   Pg2≤ 35W 0.47 MΩ
--- --- Pa  Pg2 > 35W 0.27 MΩ

固定偏壓時
--- --- Pa  Pg2≤35W 0.22 MΩ
--- --- Pa  Pg2> 35W 0.10 MΩ

極間電容
   --- - - --四極管接法 三極管接法
輸入電容……… 16--- - 9.3 PF
輸出電容……… 12 --- - 17 PF
跨路電容……… 1.2 ----7.9 PF

靜態參數

四極管接法
Ua…………………250V
Ug2……………… 250V
a………………… 140mA
Ig2(approx)…… 3mA
-Ug1(approx)……15V
Gm………………… 12mA/V
ri …………………12KΩ
μg1-g2…………… 8

三極管接法
Ua.g2……………250V
Ia g2……………143mA
-Ug1(approx)… 15V
Gm…………………12mA/V
ri…………………670Ω
μ………………… 8

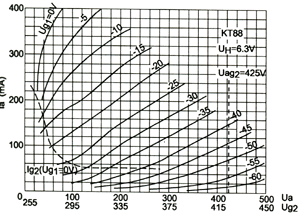

接上面的图片
