選購昇級方案
1.更換原廠之蘇聯 Solvtek 6922 真空管(可選 Siemens,Telefunken,Mullard)
2.加改 JENSEN 鋁箔電容一套(2.2UF ×2,0.01UF ×2,0.1UF ×3共七顆)
3.加改 JENSEN 銅箔電容一套(2.2UF ×2銅箔,0.01UF ×2銅箔,0.1UF ×3鋁箔共七顆)
4.加改 JENSEN 紙管(清麗結實高貴)電容一對1.0UF ×2銅箔.
5.加改 JENSEN 銅箔(厚潤飽滿高貴)電容一對2.2UF ×2銅箔.
6.加改 JENSEN 鋁箔電容一對2.2UF ×2鋁箔.
7.塑膠封裝LT-1057 雙OP 兩顆.
8.陶瓷封裝AD797 單OP 四顆 (含單OP 轉雙OP 轉接板二片).
9.塑膠封裝AD825 單OP 四顆 (含單OP 轉雙OP 轉接板二片）
安裝步驟 ：
Step 1
首先將 CDT-15A 的上蓋拆下.

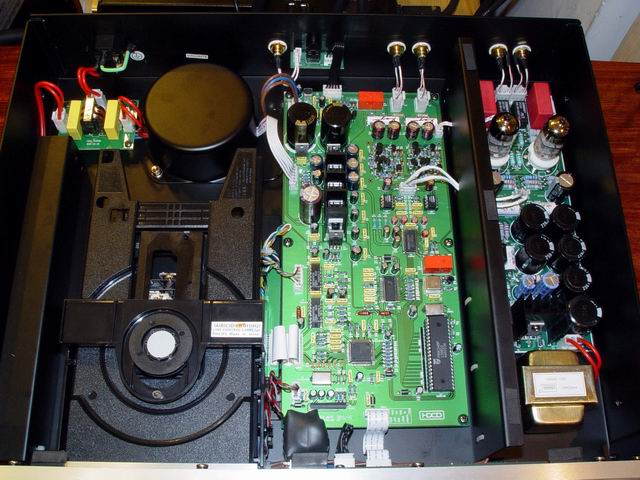

便可看到漂亮和作高檔 CDT-15A 內部.
Step 2

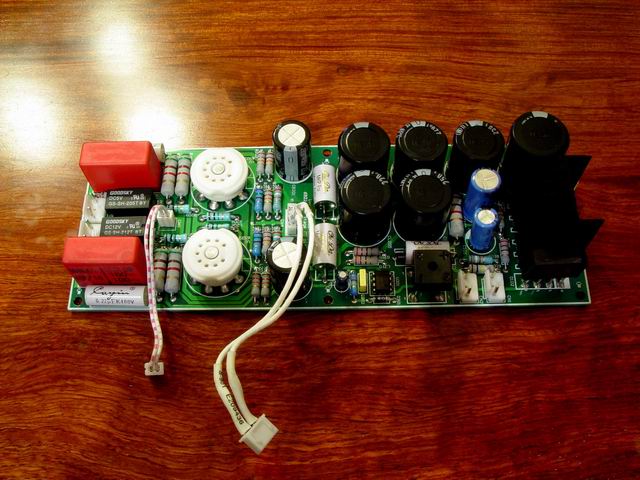

更換電容之前,要先將真管管輸出電路板拆下(六顆螺絲),並記好各個插頭的位置及顏色,這是要換下的三顆0.1UF(104) 的電源旁路電容,拆下電路板之前記得先將,真空管拆下,以確保真空管安全.
Step 3

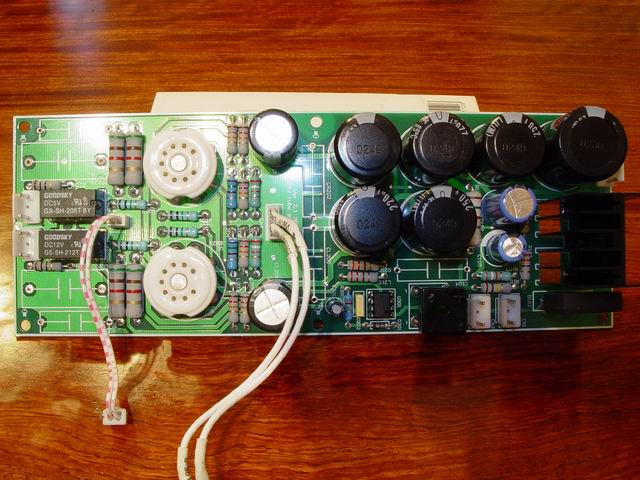

將預定昇級更換的電容焊下
Step 4

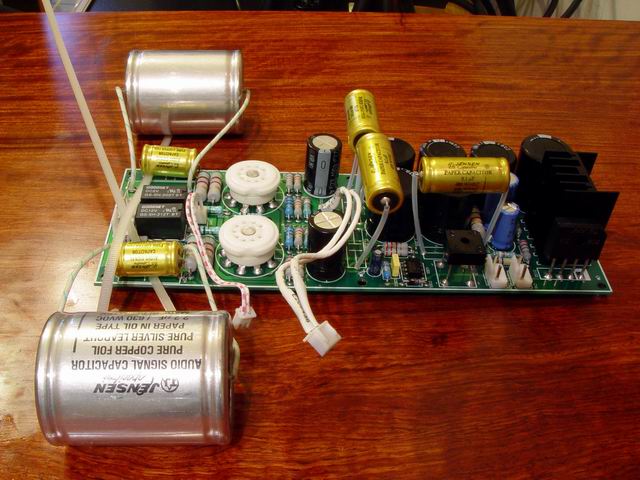

先將三顆0.1UF 的鋁箔電容換上再將銅箔0.01UF的小電容及2.2UF 的換上(並各壓入一根長的束線 ,用來固定2.2 UF 銅箔電容)
Step 5

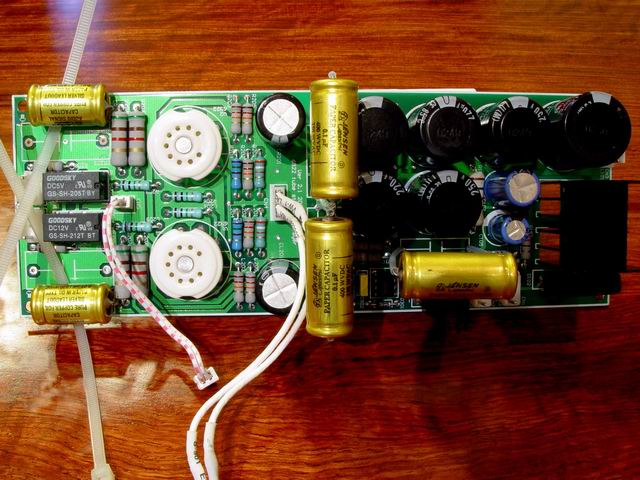

大顆的2.2UF 的純銀線材不用剪除,較好調整位置.
Step 6

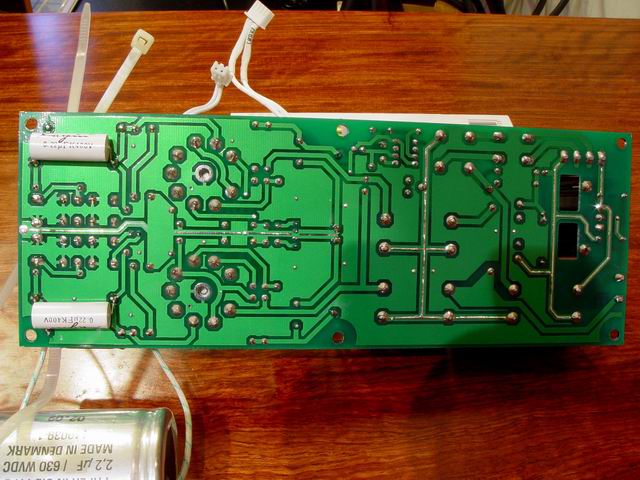

再將原廠之 CAYIN 0.22 UF 電容焊於電路板下方
Step 7

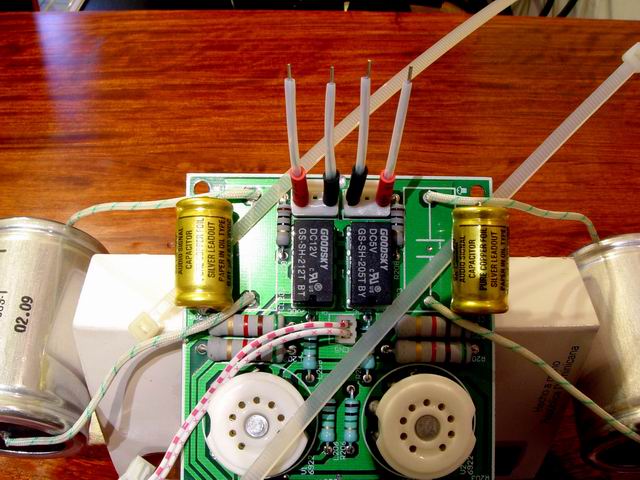

JENSEN 銅箔等級以上的電容接腳是JENSEN 純銀線(鋁箔的不是),可將0.01UF多餘剪下的純銀線換在輸出RCA 端子上,並用鐵氟龍套管封套,對聲音的提昇很有助益.
Step 8

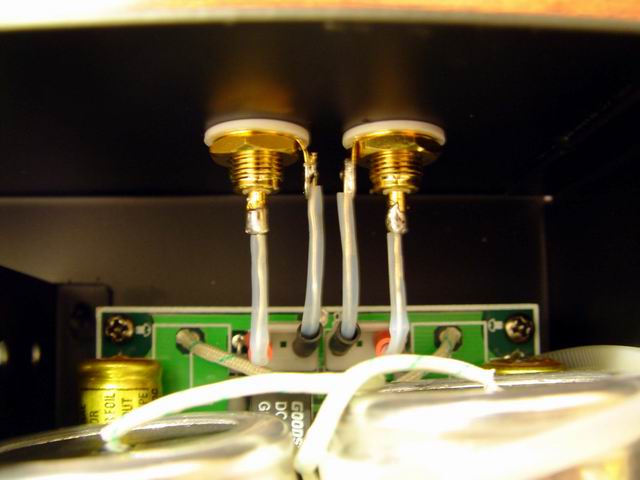

這是0.01UF多餘剪下的純銀線換在輸出RCA 端子上,並用鐵氟龍套管封套.
Step 9

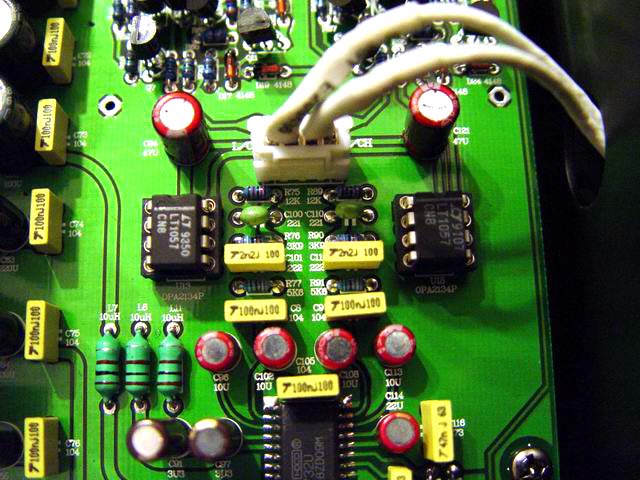

若要更換雙OP,請將 OP AMP 以正確方向插入OP座內(缺口對缺口)
Step 10
若要更換單OP 模組OP,請將 OP AMP 以正確方向插入OP座內(缺口對缺口)
Step 11

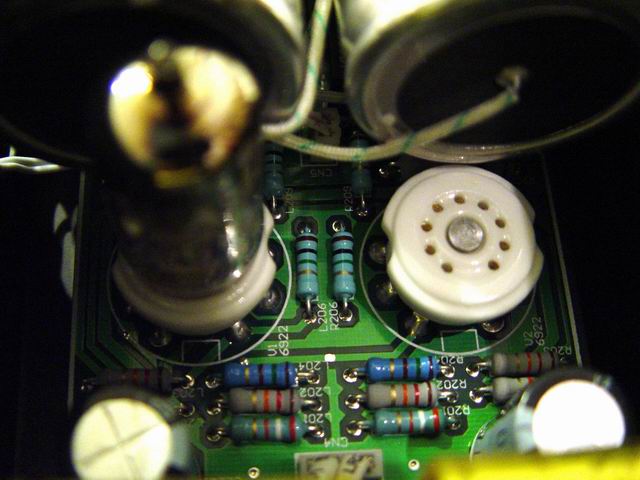

更換真空管時,僅需將真空管輕輕拔起,並以正確方式插入即可(有防呆裝置).
Step 12

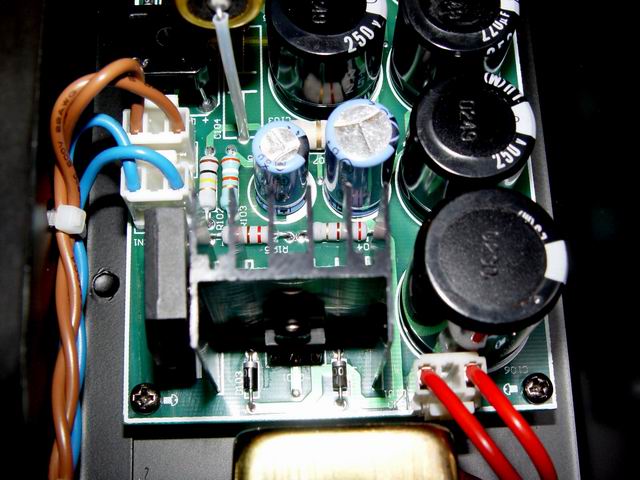

將電路板鎖回機內,再依序將各接頭插回,並確認各個接頭是正確的(圖中藍的和咖啡的兩者電壓不同不可接錯).
Step 13

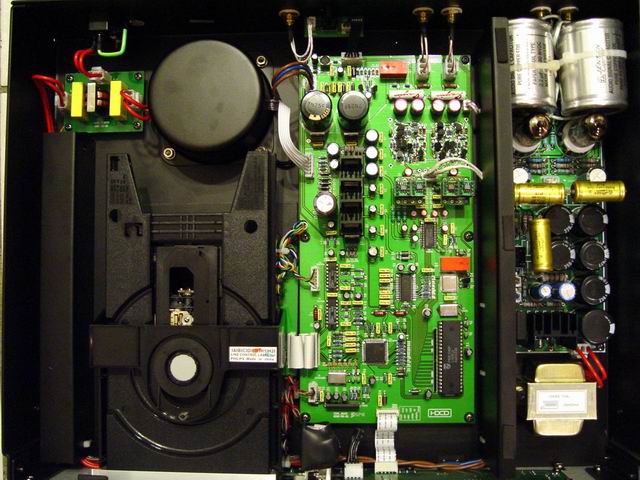

這是修改完的完成圖.
Step 14 泣意事項
以上任一昇級過程請在電源關閉下進行,最後請做好最後的檢查
1. 各個接頭是否安插正確(藍,咖啡兩個電源接頭及紅色扼流圈接頭)及兩個白色類比輸出接頭及RCA 端子接頭
2. 真空管是否安裝好
3. OP 的位置是否安裝正確
確認各項安裝正確之後,再接上電源.測試正確之後.便可大功告成.
接下來便是享受昇級後帶來的聆聽快感.
|
